Modbus Datenlogger DLU

datenlogger_dlu
datenlogger_dludatenlogger_dlu-1datenlogger_dlu-2

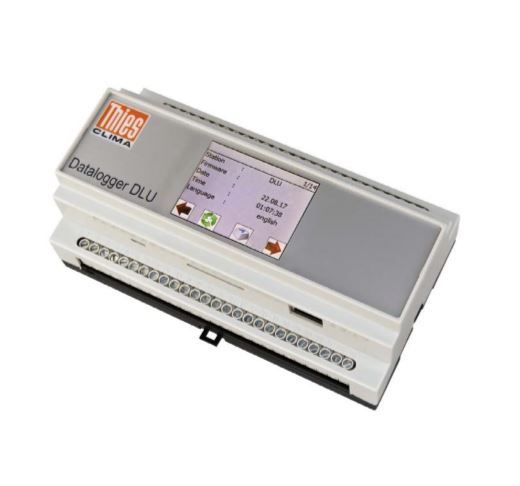

Modbus Datenlogger DLU 9.1711.10.0x0 zur Erfassung von Wetterdaten

Datenblatt: Handbuch: Erste Schritte:
pdf dl pdf dl pdf dl

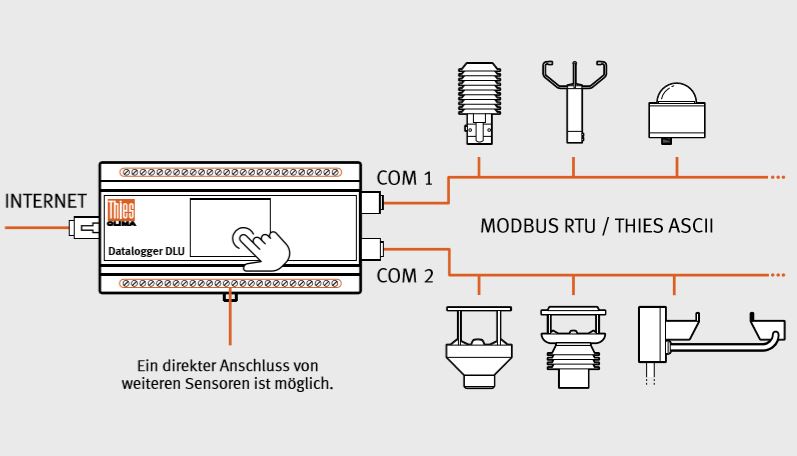

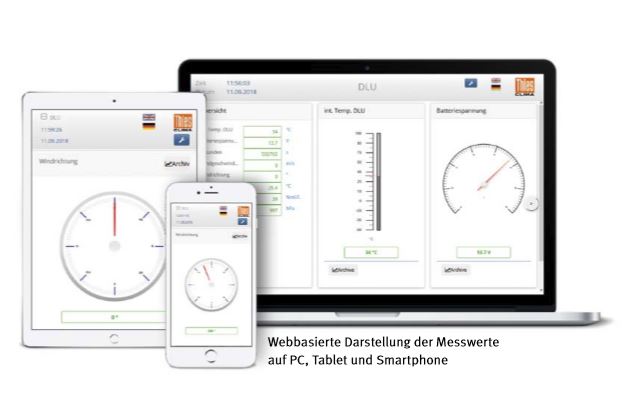

Der Datenlogger erfasst Messwerte über zwei serielle RS485 / 422 Schnittstellen und über integrierte analoge und digitale Eingangskanäle. Die seriellen Schnittstellen sind zum Anschluss von Sensoren mit MODBUS-RTU und THIES- Datenprotokoll ausgelegt. Es ist möglich bis zu 32 Teilnehmer an einem Bus anzuschließen. Die analogen Eingänge dienen zum Anschluss eines Feuchte- Temperatursensors mit PT100 und Spannungsausgang und bis zu drei Sensoren mit Spannungsausgang 0 … 10V. Die digitalen Eingänge unterstützen den direkten Anschluss eines Windrichtungsgebers mit synchron-seriellem Ausgang und zwei Niederschlagsmesser mit Impulsausgang. Zur Diagnose und Inbetriebnahme steht ein 320 x 240 Pixel Touchdisplay zur Verfügung. Es dient zur Anzeige von Momentan- und Archivwerten. Einfache Parametrisierungen können vorgenommen werden. Die Datenabfrage erfolgt über Ethernet, eine der beiden RS485 / 422 Schnittstellen oder ein optional erhältliches WLAN-Modul für den USB Port. Alle Schnittstellen unterstützen die Datenabfrage im ASCII-Format. Über Ethernet und WLAN können die Daten zusätzlich im Binärformat und FTP abgefragt werden. Ein interner WEB-Server dient zur Anzeige der Momentan- und Archivwerte und zur Konfiguration. Die Konfiguration kann zusätzlich auch „offline” über ein Windows-Tool erfolgen. Der Datenlogger DLU ist für den Einbau in Innenräumen bestimmt. Bei Außenanwendungen ist ein zusätzliches Übergehäuse mit einer entsprechenden Schutzart erforderlich.
