Solid State Relais

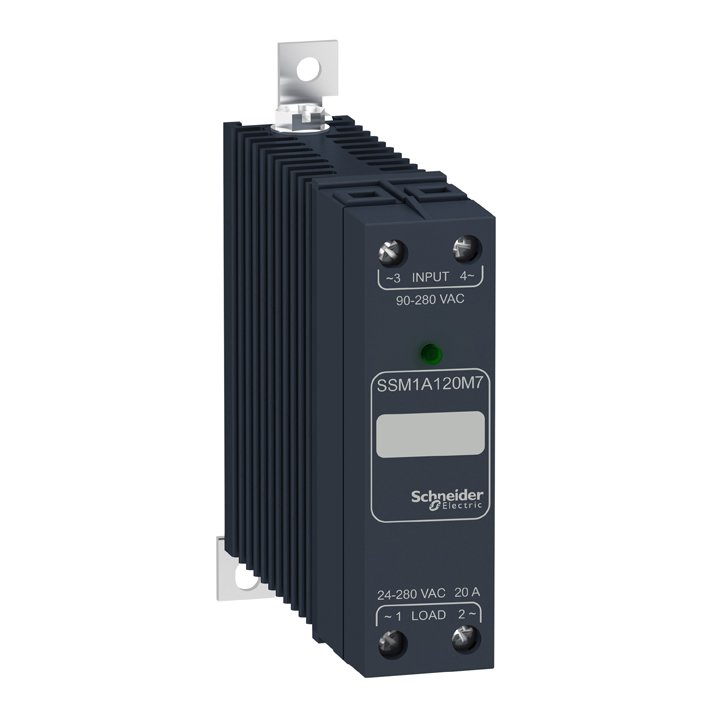

ssm1a120m7
ssm1a120m7ssm1_20a_30a_40a_55a-1


Halbleiterrelais zeichnen sich durch ihr verschleißfreies und geräuschloses Schalten aus. Daher sind sie insbesondere in Anwendungen mit hohen Schalthäufigkeiten das ideale Schaltelement.

Broschüre:
pdf dl



Ohne die angeschlossene Lasten zu stressen bietet sich Halbleiterrelais mit Nullspannungsschaltung an. Kommt es auf ein zeitkritisches und punktgenaues Schalten an, sind momentanschaltende Halbleiterrelais vorzuziehen. Durch ihren geschützten Aufbau sind alle Halbleiterrelais unempfindliche gegenüber Stößen und Vibrationen im Vergleich zu mechanischen Schaltelementen. Verschmutzungen der Umgebung führen nicht zur Beeinträchtigung des Schaltelements.


Anwendungen

  • Industriemaschinen
  • Verpackungsmaschinen
  • Spritzgießmaschinen
  • Textilmaschinen
  • Heizen, Klima, Lüften
  • Maschinen für medizinische Anwendungen


Merkmale

Schmale Halbleiterrelais SSL:

  • 1 Schließer mit Schaltstrom 0,1 A DC, 2 A AC und 3,5 A DC
  • Baubreite 6,2 mm
  • Sockel für Schraubklemmen oder Federzugklemmen
  • Hutschienenmontage


Leistungshalbleiterrelais für Hutschienenmontage SSM:

  • Moderne Bauform vergleichbar einem Interface-Baustein und integriertem Kühlkörper
  • Baubreite 11 mm oder 18 mm
  • Schaltstrom 6 A oder 12 A und Schaltspannung 280 VAC oder 600 VAC
  • 1phasige Ausführung nullspannungs-, momentan- oder gleichspannungsschaltend
  • Klassische Bauform mit gerippten Kühlkörper
  • Baubreite 22,5 mm oder 45 mm
  • Schaltstrom 20 A bis 55 A und Schaltspannungen 280 VAC oder 660 VAC
  • 1phasige Ausführung nullspannungsschaltend
  • 3phasige Ausführung bis 25 A


Leistungshalbleiterrelais für Montage auf Kühlkörper oder Montageplatte SSP:

  • Klassische Bauform zur Schraubmontage auf einer Kühleinheit
  • 1phasige Ausführung nullspannungs- und gleichspannungsschaltend
  • Schaltstrom von 10 A bis 125 A und Schaltspannungen 300 VAC oder 660 VAC
  • Teleskopschraube zum schnellen Leitungsanschluss
  • Optional mit integriert Wärmeleitplatte zur sauberen und einfachen Montage
  • Optional mit integrierter Überwachung des Lastkreise auf Fehler
  • 3phasige Ausführung nullspannungs- oder montanschaltend
  • Schaltstrom 25 A oder 50 A und Schaltspannung 530 VAC
  • Optional mit integriert Wärmeleitplatte zur sauberen und einfachen Montage
